РЕМОНТ ИСТОЧНИКОВ ПИТАНИЯ УСИЛИТЕЛЕЙ
"ОРБИТА" И "РАДИОТЕХНИКА"

Б.Ю.Семенов, г.Санкт-Петербург
Отечественные усилители "Радиотехника У-101-стерео" и "Орбита-У-101-стерео" сняты с производства более десяти лет назад, но до сих пор они есть у многих наших соотечественников. Не слишком архаичный дизайн, достаточная для домашних условий выходная мощность, высокое качество звуковоспроизведения, наличие селектора входов, токовой и тепловой защиты - вот основные достоинства этого прекрасного образца отечественной стационарной техники. Как показал многолетний опыт домашней эксплуатации усилителя, он не выходит из строя даже от многократных входных перегрузок. А поломку выключателя "сеть" (типа ПКН) даже и за поломку считать не нужно, так как механические коммутационные узлы выходят из строя довольно часто, и для людей "с руками" произвести замену выключателя не представляется сложной задачей.

Есть, однако, в этой модели усилителя и ненадежный узел - это его блок питания. Построен он по простейшей классической двуполярной схеме со средней точкой обмотки трансформатора (рис.1).

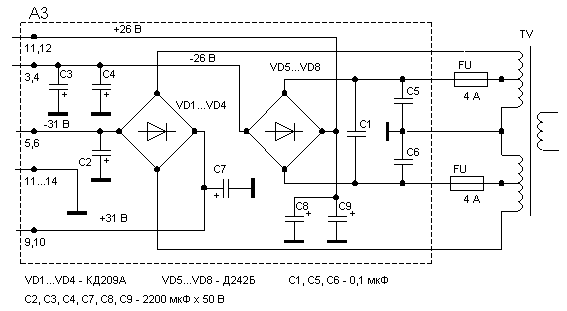

рис.1
Принципиальная схема блока питания

Причем в фильтре сетевых пульсаций применены электролитические конденсаторы С2, С3, С4, С7, С8, С9 устаревшего и давно не производимого промышленностью типа К50-16. Как известно, потеря электролитическими конденсаторами своей емкости из-за постепенного высыхания электролита - явление распространенное, особенно для конденсаторов с большими номиналами.

История отказов, заставивших написать эту статью, такова. Сначала потерял емкость один из конденсаторов С2, С7 в части, использующейся для питания платы защиты (блок А6). Дефект проявился в постоянном (с периодом приблизительно 0,5 секунды) срабатывании реле К и следующим за этим отключении акустических агрегатов. После замены обоих конденсаторов нормальная работа восстановилась, но через очень непродолжительное время проявился значительный фон переменного тока в обоих каналах УНЧ (не зависящий от положения регулятора громкости) и засветка индикатора выходной мощности. Проведенный анализ выявил выход из строя еще двух конденсаторов из ряда С3, С4, С8, С9 питания схемы усилителей мощности.

Обнаруженная серия отказов привела автора к мысли о том, что скорее всего многие владельцы этой модели усилителей испытывают неприятности, связанные с выходом из строя фильтрующих конденсаторов, так как их ресурс исчерпан уже неоднократно даже по техническим условиям. Хорошо, если конденсаторы просто теряют емкость. В принципе, может наблюдаться и другой вид отказа, связанный с "закороткой" выводов, и тогда выгорит стоящий перед фильтром диодный мост. Поэтому рекомендуется, не дожидаясь возникновения отказа, заменить все шесть указанных конденсаторов сразу. К слову, те, что были установлены в УНЧ, имеющегося у автора, датированы октябрем 1987 года, то есть взяты они из одной партии. Отсюда понятно возникновение цепи отказов. Вскрытие показало полное высыхание электролита у всех шести элементов.

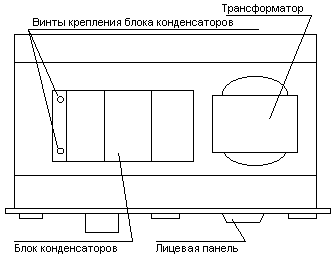

рис.2
Расположение конденсаторов в корпусе усилителя

Произвести замену несложно даже людям, имеющим минимальные знания об электронной технике, к тому же замена не потребует дополнительной регулировки и обойдется в сумму не более 180…220 рублей (в ценах 2002 года). Для этого нужно отключить усилитель от сети, перевернуть его ножками вверх и вывернуть 5 винтов (четыре по углам и один в центре), крепящих дно УНЧ к П-образному деревянному кожуху и металлическому шасси усилителя. Сняв кожух и дно, вновь перевернуть шасси так, чтобы передняя панель располагалась спереди (рис.2). Блок питания закреплен в центре шасси: справа - сетевой трансформатор, а слева - блок конденсаторов, который и требуется заменить. Конденсаторы закреплены в пластмассовом держателе, рассчитанном на шесть ячеек. Этим же держателем блок конденсаторов крепится к шасси. Вывернув два винта (они расположены слева), крепящих держатель к шасси, аккуратно, чтобы не оторвать достаточно короткие провода, нужно приподнять блок питания и заняться непосредственно заменой.

Для быстрой замены нужно подготовить паяльник мощностью не менее 40 Вт, так как выводы штатных конденсаторов довольно мощные (лепестковые) и пропаяны большим количеством припоя. Поддев отверткой дно и прогревая поочередно выводы, отпаять конденсаторы, не забыв пометить их полярность на плате. Не исключено, что конденсатор при этом оторвется от выводов в результате перегрева. Тогда выводы удаляют поочередно.

Конденсаторы К50-16, установленные штатно, - это достаточно внушительные по размерам алюминиевые цилиндры. Современные "электролиты", обладающие таким же номиналом, в 3-4 раза меньше, поэтому они не будут прилегать к пластмассовому держателю, как задумывалось конструкторами усилителя. Но это не страшно - держатель прикреплен к плате блока питания независимо от конденсаторов, так что они будут держаться и на своих собственных выводах.

Для замены рекомендуется использовать как отечественные конденсаторы типа К50-35, К50-68, так и импортные, производства фирм Hitano, Rifa и других на номинальное напряжение не ниже 50 В. После замены сборка производится в обратной последовательности.
