Б.Ю.Семенов, г.Санкт-Петербург
П.А.Семенов, г.Санкт-Петербург
 |
| Письмо из редакции журнала |
Общеизвестен недостаток авометра при прозвонке проводников монтажа - приходится постоянно переводить взгляд с проверяемой цепи на стрелку прибора. Другое дело - предлагаемый пробник (рис.1): он извещает о наличии соединения звуковым сигналом. Причем "срабатывает" лишь при сопротивлении проверяемой цепи менее 10 Ом.
Основа пробника - мост из деталей R1, VD1, R5, R6. К его диагонали подключен несколько необычный дифференциальный каскад,, выполненный на транзисторах VT1, VT2. Далее следует ключевой каскад на транзисторе VT3, инвертор на элементе DD1.1, генератор звуковой частоты на элементах DD1.2 - DD1.4, звуковой индикатор - пьезоизлучатель НА1.
 |

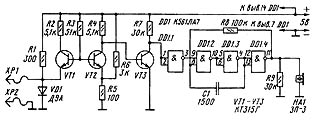

рис.1
Принципиальная схема
|
В исходном состоянии транзистор VT1 закрыт, а VT2 - открыт. Когда щупы XP1 и XP2 коснутся исправной проверяемой цепи и параллельно диоду окажется подключенной цепь сопротивлением менее 10 Ом, состояние транзисторов станет противоположным: VT1 - открыт, VT2 - закрыт. Откроется транзистор VT3, на выходе инвертора появится логическая 1, разрешающая работу генератора. В пьезоизлучателе раздастся звуковой сигнал частотой примерно 1000 Гц.
Пробник не индицирует короткое замыкание в случае, когда параллельно диоду VD1 окажется подключенным через щупы кремниевый или германиевый диод в прямом направлении, т.е. в показанной на схеме полярности диода VD1.
Смонтирован пробник на печатной плате (рис.2) из одностороннего фольгированного стеклотекстолита. Транзисторы могут быть любые из серии КТ315. Резисторы - МЛТ - 0,125 или МЛТ - 0,25, конденсатор - КТ, КМ, К10-17 или другой. Диод - любой кремниевый. Пьезоизлучатель (его приклеивают к плате) можно использовать любой из серии ЗП, подойдет также излучатель от китайских телефонных аппаратов (он с пластмассовым полукруглым выступом).
 |
рис.2
Печатная плата |
Печатная плата
Плата спроектирована в расчете на ее размещение в коробке от конфет "Тик-так". Наружу коробки выводят проводники питания и проводники щупов. Сами щупы изготовлены из вязальных спиц - их обрезают до нужной длины и вставляют в пластмассовые ручки.
Как правило, пробник готов к работе сразу после подключения источника питания. Если после первого включения сразу появится звук, следует поменять местами транзисторы VT1 и VT2. Естественно, при использовании пробника проверяемое устройство должно быть обесточено.
От редакции.
При сборке предлагаемого устройства попробуйте вначале не устанавливать транзистор VT3, а сигнал с коллектора VT2 подайте на вход 9 микросхемы DD1 (естественно, не соединяя этот вход с выходом элемента DD1.1). По мнению редакции, пробник будет работать нормально. Если вам понравится такой вариант, не забудьте подключить входы 1 и 2 неиспользуемого элемента DD1.1 к общему проводу или цепи +5 В.
