Б.Ю.Семенов, г.Санкт-Петербург
П.А.Семенов, г.Санкт-Петербург
Предлагаемый нами логический пробник прост и надежен, индицирует не только лог.0 и лог.1, но и промежуточные состояния, что, как мы считаем, отличает его от ряда опубликованных конструкций подобных устройств.
 |
 |

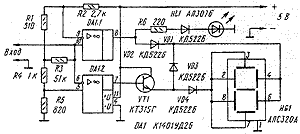

рис.1
Схема логического пробника |
Внешний вид
пробника |
Основу пробника, схема которого показана на рис.1, составляет двухпороговый компаратор на микросхеме DA1. Пороги его срабатывания определяет делитель напряжения на резисторах R1, R2, R4, R5. При входном напряжении менее 0,8 В на выводе 8 элемента DA1.1 лог.0, а на выводе 7 - лог.1. При напряжении на входе более 2,3 В на указанных выводах состояния противоположные. Если на входе устройства напряжение в пределах 0,8…2,3 В, на выходах обоих операционных усилителей будет лог.0.
Элементы VT1, VD1-VD4 и R6 служат для управления индикаторами - светодиодом HL1 и семисегментным знаковым индикатором HG1. При лог.0 в испытуемой цепи на семисегментном индикаторе высвечивается знак "0", при лог.1 - знак "1" и, кроме того, зажигается светодиод. При промежуточных значениях напряжений в испытуемой цепи свечение индикаторов отсутствует. При наличии в цепи импульсов на знаковом индикаторе высвечивается "0", но при этом светится и HL1. Такое состояние индикаторов можно условно именовать "ноль с точкой".
 |
рис.2
Печатная плата пробника |
Элементы логического пробника смонтированы на печатной плате с односторонним расположением токоведущих дорожек (рис.2). Рекомендованный тип операционного усилителя при многочисленных экспериментах оказался наиболее оптимальным для предлагаемого устройства. Тип транзистора VT1 некритичен - можно применить КТ315 с любым буквенным индексом, а также другие с аналогичными параметрами. Диоды VD1-VD4 - любые маломощные кремниевые. Резисторы - МЛТ - 0,125.
Питание логического пробника - от цепей испытуемого устройства.
Регулировка устройства сводится к проверке соответствия индицируемых состояний уровням входного напряжения и подбору резистора R6 по интенсивности свечения HL1.
Смонтированную плату следует разместить в корпусе соответствующих габаритов. Авторами был использован футляр от зубной щетки с пропиленными для индикаторов окошками. На торце корпуса установлена металлическая игла щупа, соединение пробника с цепями питания испытуемого устройства выполняется проводниками с зажимами типа "крокодил".
Печатная плата
