Расчет фиксирующей цепочки
в преобразователях типа "фли-бак"
Дополнение к книге
"Силовая электроника для любителей и профессионалов"
М.СОЛОН-Р 2001 г.
Некоторые читатели обращаются с просьбой привести более подробный расчет фиксирующих цепочек, применяющихся для защиты транзисторов, работающих во фли-бак схемах преобразователей напряжения (стр.229-231). Встречаются также мнения, что расчет, приведенный в книге, слишком упрощен. Например, так считает читатель Алексей Булдаков, который работает в фирме "Александер Электрик" разработчиком источников питания. Письмо Алексея, к сожалению, не содержит технических обоснований для своих умозаключений, но полно грамматических ошибок и острых выпадов, не имеющих к технике никакого отношения. Но все же сотрудник известной и уважаемой фирмы все же нашел в себе силы извиниться за резкие слова, аргументируя их тем, что в противном случае он не получил бы ответа.
 |

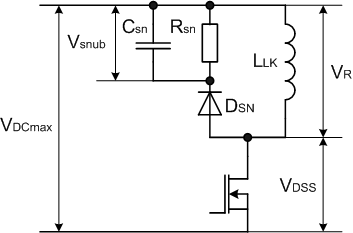

рис.1
Расчетная схема фиксирующей цепочки |
Если обратиться к литературе, то окажется, что у разных авторов наблюдается разный подход к расчету фиксирующих цепочек. Здесь предлагается методика, предлагаемая фирмой International Rectifier. Она несколько отличается от приведенной в книге, но, в конце концов, целью расчетов является защита транзистора от пробоя. Итак, на рис.1 показана расчетная схема входной части фли-бак преобразователя. Напряжение Vdcmax - максимальное выпрямленное напряжение питающей сети, Vdss - напряжение "сток-исток", которое образуется в результате работы схемы (читатели книги знают, что из-за явления самоиндукции, возникающей в накопительном трансформаторе, это напряжение может значительно превышать напряжение Vdcmax), Vr - напряжение на первичной обмотке накопительного трансформатора при протекании тока во вторичной обмотке (в условиях отсутствия фиксирующей цепочки),Vsnub - напряжение фиксации цепочки, Llk - индуктивность, приведенная к первичной обмотке, Ip - ток первичной обмотки (пиковый) в фазе накопления энергии в трансформаторе, Fdcmax - максимальная частота преобразования.
Напряжение фиксации предлагается определить порядка 100 В:
С учетом этого предложены следующие формулы для расчета номиналов фиксирующей цепочки.
Для конденсатора:
Для резистора:
Для обратного напряжения диода:
Собственно, вот и весь расчет, предлагаемый International Rectifier. Все величины подставляются в формулу в основных единицах системы СИ.
|
