Стабилизатор типа chopper
на микросхеме MAX724
Дополнение к книге
"Силовая электроника для любителей и профессионалов"
М.СОЛОН-Р 2005 г., 2-е издание
Чопперный стабилизатор на основе микросхемы MAX724 был опубликован в первом издании книги "Силовая электроника". Многие читатели повторили эту конструкцию и убедились в простоте и надежности схемы. Именно поэтому автор решил повторить схему во втором издании "Силовой электроники", несколько изменив компоновку, скорректировав печатную плату.
Полное описание стабилизатора, конечно, содержится в книге, и те читатели, кто захочет такую конструкцию повторить, смогут это сделать, обратившись к "Силовой электронике". Можно также скачать отсюда описание микросхемы в формате pdf и самостоятельно заняться конструированием. Рисунок печатной платы можно получить отсюда.
 |

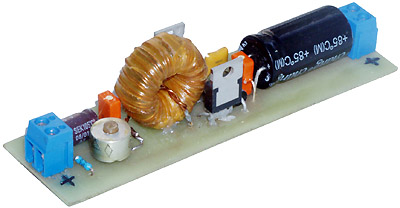

рис.1
Внешний вид платы без радиаторов |
Внешний вид платы без радиаторов показан на рисунке 1. Подключение к источнику питания и к нагрузке осуществляется с помощью клемм типа MKDS (на рисунке они синего цвета) "под винт". Дроссель намотан на двух склеенных кольцах из МО-пермаллоя типоразмера КП24х13х5,2 из материала МП-100. Количество витков 24, провод ПЭТВ-2 диаметром 0,7 мм, сложенным вдвое. Перед намоткой кольцо было обмотано полоской лакоткани, после намотки провода - также лакотканью. К плате дроссель был приклеен клеем Poxipol.
 |
рис.2
Poxipol |
В отношении Poxipol-а можно сказать, что это - очень удачный быстросохнущий клей (рис.2), с помощью которого можно крепить на плате практически любые компоненты, за исключением тех, которые в процессе работы сильно нагреваются. В упаковке имеются два тюбика типа "А" и "Б", смешиваемых в пропорции 50/50. После смешивания клей твердеет за 10 минут.
 |

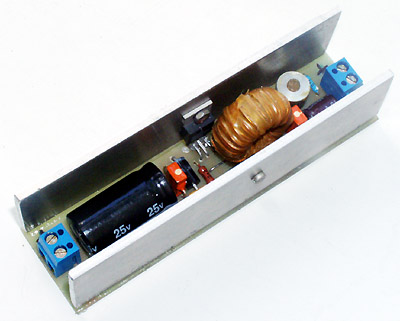

рис.3
Внешний вид платы в сборе (с радиаторами) |
На рисунке 3 показана плата стабилизатора в сборе, с радиаторами. Радиаторы представляют собой пластины из алюминия с размерами 115х30 мм толщиной 2,5 мм. Радиаторы приклеены к печатной плате Poxipol-ом.
|
